Почему одинаковые шнеки служат по-разному
Практически на каждом бетонном заводе можно встретить схожую ситуацию. Два шнека одинаковой длины и диаметра работают в схожих условиях, транспортируют один и тот же цемент, но один требует ремонта каждые несколько месяцев, а второй продолжает работать годами с минимальным обслуживанием.
Причина обычно заключается не в самом шнеке и даже не в производителе оборудования. Основное влияние на надежность оказывают комплектующие, из которых состоит винтовой конвейер.
Современный шнек представляет собой систему взаимосвязанных узлов. Износ промежуточной опоры увеличивает вибрацию, вибрация ускоряет износ шлицевого соединения, люфт передается на редуктор, а дополнительная нагрузка сокращает ресурс подшипников и уплотнений. Поэтому ресурс всего транспортера всегда определяется самым слабым элементом конструкции.
Именно по этой причине профессиональные сервисные службы уделяют особое внимание подбору комплектующих, а не только ремонту оборудования после возникновения неисправности.
Спираль шнека: главный фактор производительности и ресурса
Если редуктор является сердцем шнека, то спираль можно назвать его рабочим органом.
Именно спираль перемещает цемент внутри корпуса транспортера и определяет фактическую производительность оборудования. При эксплуатации происходит постепенный абразивный износ рабочей кромки пера. Многие специалисты оценивают состояние спирали только визуально, однако снижение производительности начинается значительно раньше появления критического износа.
Даже незначительное уменьшение наружного диаметра спирали приводит к увеличению внутренней циркуляции материала внутри трубы. Часть цемента начинает вращаться вместе со шнеком вместо транспортирования к разгрузочному патрубку. В результате возрастает нагрузка на привод, увеличивается время подачи цемента в весовой дозатор и снижается эффективность работы всего бетонного завода.
Наиболее интенсивный износ обычно наблюдается в зоне загрузки, где плотность материала максимальна.
Толщина спирали 2,5 мм, 3,0 мм или 3,5 мм — что выбрать
Одним из важнейших параметров спирали является толщина пера.
На рынке наиболее распространены спирали толщиной 2,5 мм, 3,0 мм и 3,5 мм. Многие считают эту разницу несущественной, однако именно толщина металла напрямую влияет на срок службы винтового конвейера.
Спирали толщиной 2,5 мм обычно устанавливаются на оборудовании со средней интенсивностью эксплуатации. Их основное преимущество заключается в более низкой стоимости, однако ресурс таких изделий ограничен более быстрым износом рабочей кромки.
Спирали толщиной 3,0 мм считаются универсальным решением для большинства бетонных заводов. Они обеспечивают хороший баланс между стоимостью и долговечностью.
Для предприятий с высокой загрузкой оборудования все чаще используются спирали толщиной 3,5 мм. Такие изделия особенно востребованы на высокопроизводительных РБУ, цементных терминалах и заводах сухих строительных смесей, где шнеки работают практически непрерывно.
При правильной эксплуатации увеличение толщины пера позволяет существенно увеличить межремонтный интервал и снизить общие затраты на обслуживание оборудования.
Промежуточные и концевые опоры: самые нагруженные узлы шнека
Анализируя реальные причины отказов шнеков цемента, можно заметить, что большинство внеплановых ремонтов связано именно с промежуточными и концевыми опорами.
Данные узлы работают в крайне тяжелых условиях. На них одновременно воздействуют вибрация, осевые нагрузки, радиальные нагрузки и абразивная цементная пыль.
Даже незначительное увеличение люфта постепенно приводит к нарушению соосности вращающихся элементов. На первых этапах проблема проявляется в виде повышенного шума. Затем появляются вибрации, локальный нагрев и ускоренный износ соседних компонентов.
При отсутствии своевременного обслуживания последствия могут быть значительно серьезнее — вплоть до повреждения спирали, корпуса шнека и приводной группы.
Почему количество шлицов имеет решающее значение
Одной из самых распространенных ошибок при заказе комплектующих является подбор опор исключительно по диаметру шнека.
На практике этого недостаточно.
Даже при одинаковом диаметре винтового конвейера различные производители могут использовать разные типы шлицевых соединений. Количество зубьев на шлицевом валу напрямую определяет совместимость промежуточных и концевых опор с существующим оборудованием.
Ошибки при определении шлицевого соединения приводят либо к невозможности монтажа детали, либо к возникновению люфтов в соединении. Последствия проявляются достаточно быстро: появляются ударные нагрузки, ускоренный износ шлицов, вибрации и преждевременный выход из строя подшипниковых узлов.
Поэтому при подборе опор необходимо учитывать:
- - диаметр шнека;
- - тип шлицевого соединения;
- - количество зубьев на шлицах;
- - длину посадочной части;
- - исполнение опоры;
- - производителя оборудования.
На практике именно правильное определение шлицевого соединения зачастую оказывается важнее, чем подбор по диаметру транспортера.
Усиленные и стандартные опоры: в чем реальная разница
Среди специалистов часто возникает вопрос: стоит ли переплачивать за усиленные промежуточные и концевые опоры?
Ответ зависит от режима эксплуатации оборудования.
На шнеках небольшой длины и при умеренной нагрузке стандартные опоры полностью справляются со своими задачами. Однако на транспортерах большой длины, а также на шнеках диаметром Ø273 и Ø323 мм нагрузки возрастают многократно.
Усиленные опоры отличаются более прочной конструкцией корпуса, улучшенными подшипниковыми узлами, увеличенным запасом прочности и повышенным ресурсом.
Для современных бетонных заводов высокой производительности применение усиленных узлов зачастую позволяет значительно увеличить межремонтный период и снизить вероятность аварийных остановок оборудования.
Соосно-цилиндрические редукторы и их влияние на надежность оборудования
Современные шнеки для цемента практически всегда комплектуются соосно-цилиндрическими редукторами.
Подобная конструкция обеспечивает высокий КПД, эффективную передачу крутящего момента и надежную работу даже при значительных нагрузках.
Однако на практике многие специалисты оценивают редуктор исключительно по мощности двигателя, что является ошибкой.
Ключевым параметром является крутящий момент на выходном валу. После модернизации бетонного завода или увеличения производительности нагрузка на шнек может существенно возрасти, при этом установленный редуктор продолжает работать в режиме, для которого изначально не проектировался.
Первыми признаками перегрузки обычно становятся повышение температуры корпуса, увеличение шума и появление металлической пыли в масле.
Электродвигатели: не только мощность, но и режим работы
Подбор электродвигателя требует учета гораздо большего количества параметров, чем принято считать.
Для винтовых конвейеров опасны не только постоянные нагрузки, но и частые циклы запуска и остановки. Именно в момент пуска возникают максимальные нагрузки на редуктор, вал и шлицевые соединения.
На современных автоматизированных бетонных заводах шнеки могут запускаться десятки и даже сотни раз за смену. Поэтому при выборе двигателя необходимо учитывать пусковой момент, интенсивность эксплуатации, класс защиты и фактический режим работы оборудования.
Неправильно подобранный двигатель способен существенно сократить ресурс всей приводной группы.
Почему комплектующие для шнеков Ø168, Ø219, Ø273 и Ø323 отличаются между собой
Среди наиболее распространенных типоразмеров шнеков для цемента можно выделить диаметры Ø168, Ø219, Ø273 и Ø323 мм.
Несмотря на внешнее сходство, комплектующие для этих шнеков не являются взаимозаменяемыми.
Для каждого типоразмера используются собственные спирали, промежуточные опоры, концевые опоры, подшипниковые узлы, уплотнения, шлицевые соединения и элементы приводной группы.
По мере увеличения диаметра возрастают как производительность оборудования, так и нагрузки на все узлы транспортера. Именно поэтому комплектующие для Ø323 работают в совершенно иных условиях по сравнению с деталями для Ø168.
Попытки установки неподходящих комплектующих практически всегда приводят к сокращению ресурса оборудования и повторным ремонтам.
Какие признаки указывают на приближающийся ремонт
Большинство неисправностей шнеков не возникают внезапно.
Повышенная вибрация, изменение характера шума, локальный нагрев опор, увеличение времени подачи цемента и снижение фактической производительности являются первыми признаками начинающегося износа.
Своевременная диагностика позволяет заменить отдельный узел во время планового обслуживания и избежать остановки всего бетонного завода.
На каких комплектующих нельзя экономить
Практика показывает, что стоимость комплектующих составляет лишь незначительную часть потенциальных потерь от простоя производства.
Поэтому при ремонте шнеков главным критерием должна быть не цена детали, а ее ресурс, качество изготовления и соответствие условиям эксплуатации.

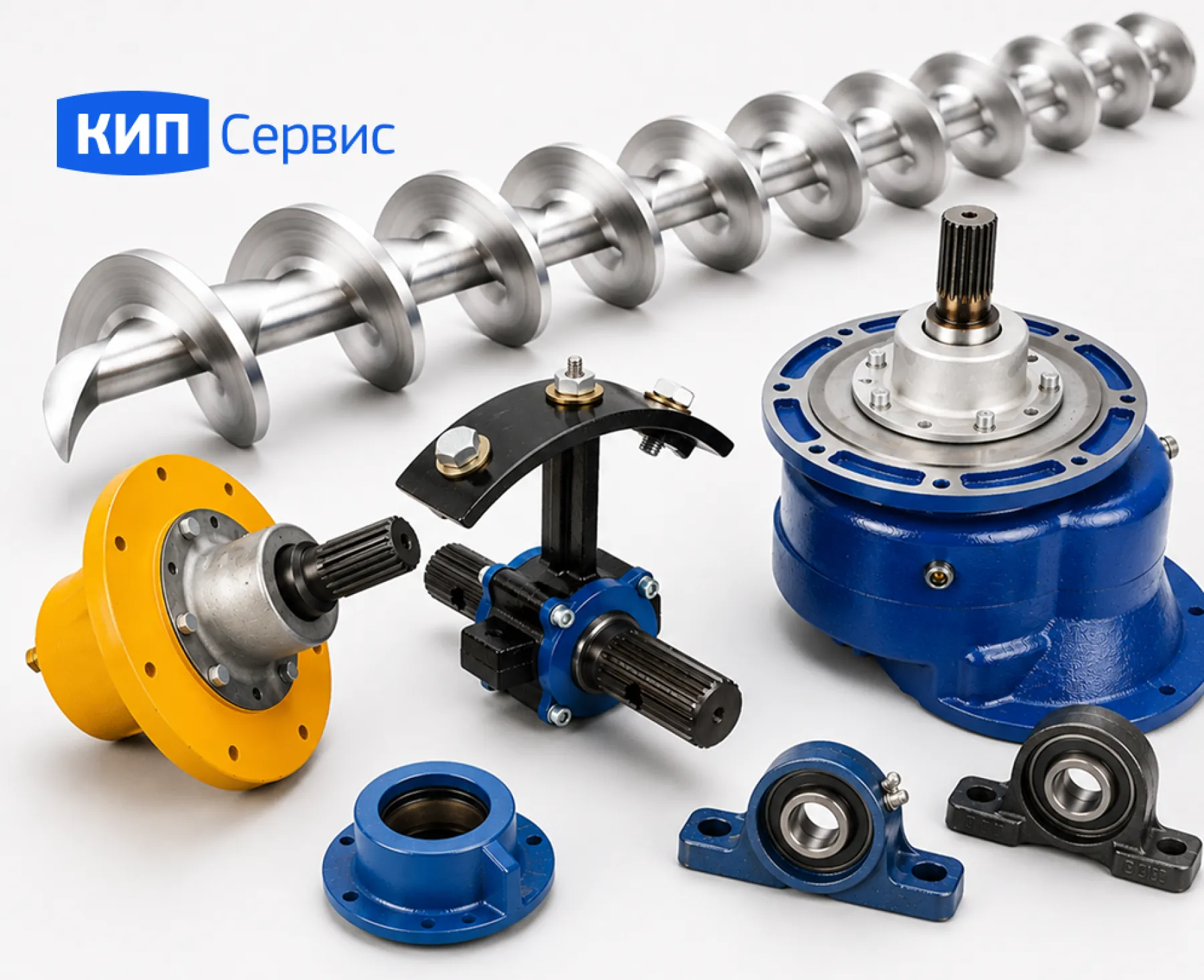

Спирали, промежуточные и концевые опоры, шлицевые соединения, соосно-цилиндрические редукторы и электродвигатели формируют основу надежности всей системы транспортировки цемента.
Грамотный подбор этих узлов позволяет не только увеличить срок службы шнека, но и обеспечить стабильную работу бетонного завода на протяжении многих лет без внеплановых остановок и дорогостоящих ремонтов.
